Le métré charpente relève chaque pièce de bois par section : pannes, chevrons, arêtiers et noues en ml, fermes et fermettes à l'unité, puis le cubage en m³, après correction de la pente lue sur la coupe.
Le plan de toiture est une projection : il montre la toiture vue du dessus, à plat. Une panne horizontale y garde sa vraie longueur ; un chevron, un arêtier ou une noue y paraissent plus courts qu'en réalité. Le métré charpente commence donc par la coupe, qui donne la pente et la hauteur du faîtage.

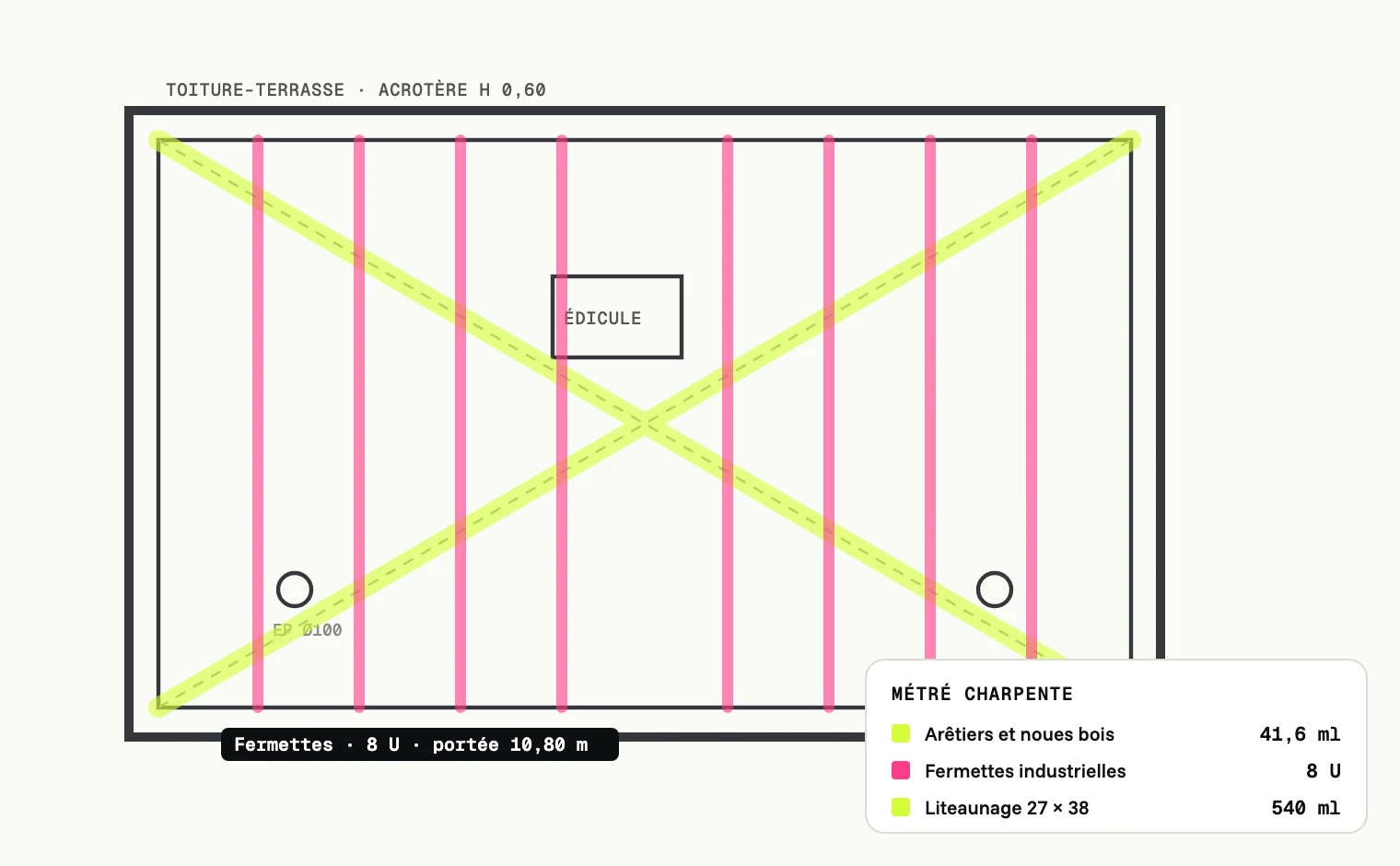

Sur le plan ci-dessus, les arêtiers et les noues sont des lignes, les fermettes des comptages : deux façons de compter dans le même lot, chacune avec sa couleur.
En charpente traditionnelle, chaque section est un prix : une panne de 75 × 200 et un chevron de 60 × 80 ne se mélangent pas. Le quantitatif liste donc les pièces en ml par section, puis les convertit en m³ quand le cadre de prix est au cubage : largeur × hauteur de la section, en mètres, × longueur.
En charpente industrielle, l'unité change : les fermettes se comptent à l'unité, par type et par portée, et le fabricant fournit son plan de pose. Le métré sert alors à vérifier leur nombre, les pièces de contreventement et les ouvrages hors fermettes : chevêtres de trémie, sablières, débords.
Pour passer d'une longueur projetée à la vraie longueur d'un rampant, utilisez le triangle de la coupe : vraie longueur = racine carrée de (projection² + hauteur²). Les règles de conception et d'exécution relèvent du NF DTU 31.1 ; le CCTP précise les essences, les classes et les traitements.
Le liteaunage et le contre-liteaunage sont-ils au lot charpente ou au lot couverture ? Le traitement des bois est-il compté à part ? Les débords de toit et les planches de rive sont-ils dans le prix des chevrons ? L'allotissement varie d'une affaire à l'autre.
Exemple : toiture à deux pans sur un bâtiment de 12,00 × 7,20 m. La coupe donne une demi-portée de 3,60 m et une hauteur de faîtage de 2,70 m au-dessus des sablières ; la vraie longueur d'un rampant vaut donc racine de (3,60² + 2,70²) = 4,50 m. Chevrons à 0,50 m d'entraxe, débords non comptés pour simplifier.
Chaque pan reçoit 12,00 / 0,50 + 1 = 25 chevrons, soit 50 chevrons de 4,50 m. La toiture mesure 2 × 12,00 × 4,50 = 108,00 m² en rampant, contre 86,40 m² en projection : l'écart, c'est la pente.
| Ouvrage | Calcul | U. | Qté | |
|---|---|---|---|---|
| 1 | PIÈCES EN ML | |||
| 2 | Panne faîtière et pannes intermédiaires 75 × 200 | 3 × 12,00 | ml | 36,00 |
| 3 | Sablières 75 × 150 | 2 × 12,00 | ml | 24,00 |
| 4 | Chevrons 60 × 80 | 50 × 4,50 | ml | 225,00 |
| 5 | CUBAGE | |||
| 6 | Pannes 75 × 200 | 0,075 × 0,200 × 36,00 | m³ | 0,54 |
| 7 | Sablières 75 × 150 | 0,075 × 0,150 × 24,00 | m³ | 0,27 |
| 8 | Chevrons 60 × 80 | 0,060 × 0,080 × 225,00 | m³ | 1,08 |
| 9 | Total bois de charpente | m³ | 1,89 | |
Les écarts d'un avant-métré de charpente viennent presque toujours de la géométrie de la toiture :
Comparez la surface de toiture en rampant à la surface couverte en projection : le rapport entre les deux dépend seulement de la pente. Si deux pans de même pente donnent des rapports différents, une longueur est fausse.
Métré charpente : vos questions
Pour un métré charpente, utilisez LM, le logiciel métré : vous surlignez pannes, chevrons et arêtiers sur le plan de toiture en PDF, vous comptez les fermettes une par une, et l'Excel exporté garde une ligne par pièce, prête pour la correction de pente et le cubage. L'export des deux premiers plans est gratuit.
Avec la coupe : la longueur projetée et la hauteur forment un triangle rectangle. Exemple : 3,60 m de projection et 2,70 m de hauteur donnent racine de (12,96 + 7,29) = 4,50 m, à quoi s'ajoute le débord s'il existe.
Pour chaque section, multipliez la largeur par la hauteur de la pièce, en mètres, puis par la longueur totale de cette section, et additionnez les sections. Exemple : 225,00 ml de chevrons 60 × 80 font 0,060 × 0,080 × 225,00 = 1,08 m³.
La longueur à couvrir divisée par l'entraxe, plus une, puis les fermettes spéciales du plan du fabricant : croupes, trémies, pignons. L'entraxe se lit sur le plan ou dans le CCTP ; ne le supposez pas.
