La DPGF menuiserie extérieure se compte à l'unité, repère par repère : chaque type de fenêtre, de porte ou de châssis a sa ligne, avec ses dimensions. Les appuis, habillages et joints s'ajoutent au mètre linéaire.
Le lot menuiseries extérieures fournit et pose les fermetures du bâtiment : fenêtres, portes-fenêtres, baies coulissantes, châssis fixes, portes d'entrée et de service, avec leurs occultations. La mise en œuvre suit le NF DTU 36.5 ; le CCTP fixe le matériau (PVC, aluminium, bois, mixte), les performances thermiques et acoustiques, et le vitrage.
Le cadre de DPGF s'appuie sur le tableau des menuiseries du maître d'œuvre, qui donne pour chaque repère ses dimensions, son ouverture et son équipement. Une ligne de DPGF correspond à un repère ; la quantité est le nombre de menuiseries de ce repère dans le bâtiment.
Extrait de DPGF pour un petit bâtiment. Chaque désignation reprend le repère du tableau des menuiseries. Les appuis sont mesurés sur la largeur des F1 et des CF1 : 8 × 1,20 + 3 × 0,60 = 11,4 ml. Les prix sont des exemples.
| N° | Désignation | U. | Qté | PU HT | Total HT | |
|---|---|---|---|---|---|---|
| 1 | 05.1 · Fenêtres et portes-fenêtres | |||||
| 2 | 05.1.1 | Fenêtre PVC deux vantaux 1,20 × 1,35 m, repère F1 | U | 8 | 465,00 € | 3 720,00 € |
| 3 | 05.1.2 | Porte-fenêtre PVC deux vantaux 1,40 × 2,15 m, repère PF1 | U | 4 | 780,00 € | 3 120,00 € |
| 4 | 05.1.3 | Châssis fixe 0,60 × 1,00 m, repère CF1 | U | 3 | 240,00 € | 720,00 € |
| 5 | 05.2 · Portes et occultations | |||||
| 6 | 05.2.1 | Porte d'entrée aluminium vitrée, repère PE | U | 1 | 2 350,00 € | 2 350,00 € |
| 7 | 05.2.2 | Volet roulant motorisé pour repère F1 | U | 8 | 395,00 € | 3 160,00 € |
| 8 | 05.3 · Accessoires | |||||
| 9 | 05.3.1 | Appui aluminium extérieur pour F1 et CF1 | ml | 11,4 | 38,00 € | 433,20 € |
| 10 | Total lot 05 (extrait, exemple) | 13 503,20 € | ||||

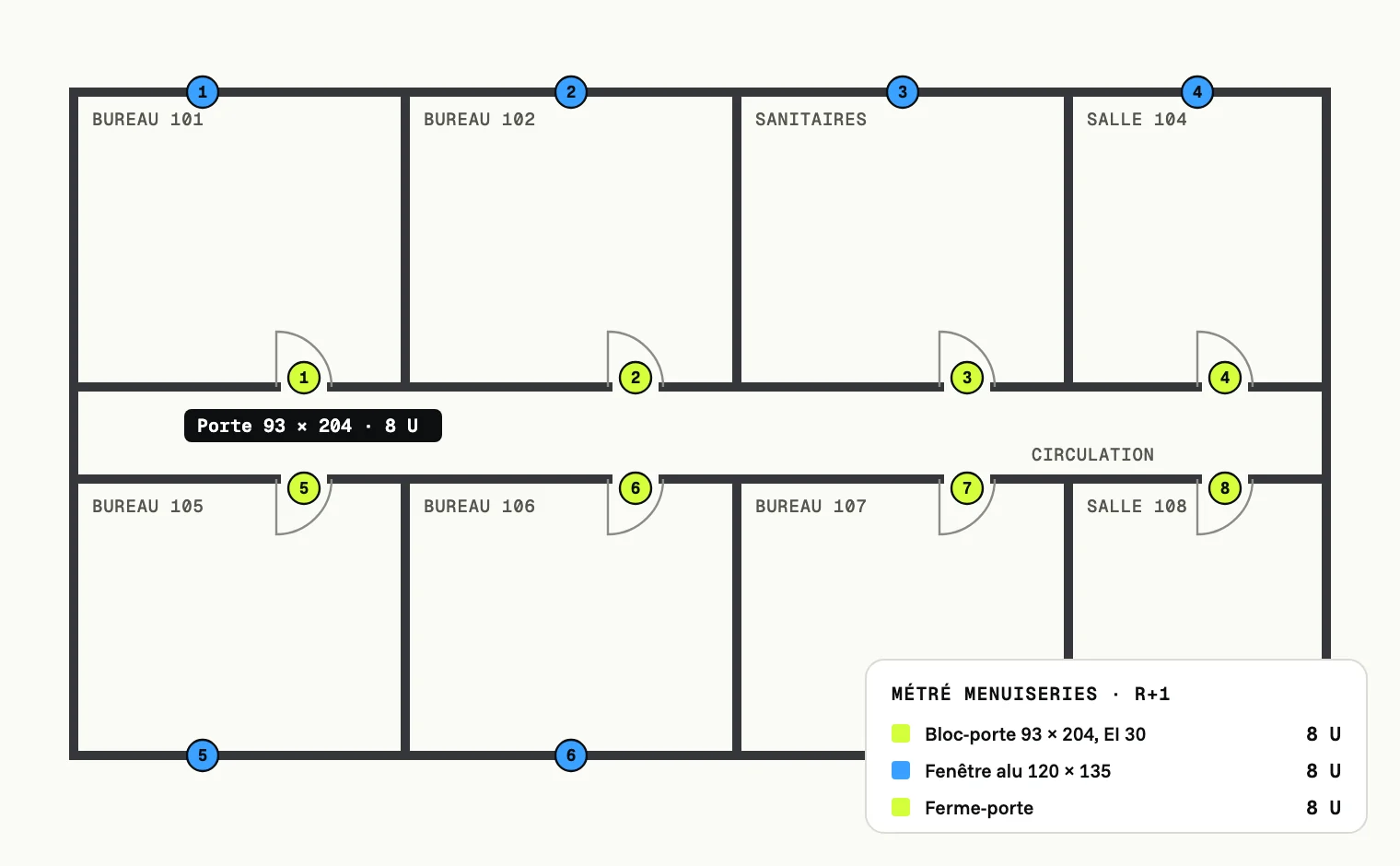

Les menuiseries se comptent sur deux sources qui doivent concorder : les plans de niveaux, où chaque baie porte son repère, et les plans de façades. Comptez chaque repère sur les deux, niveau par niveau et façade par façade. Si les totaux diffèrent, une baie a été oubliée ou un repère a changé entre deux indices de plans.
Les dimensions se lisent dans le tableau des menuiseries. Vérifiez à quoi elles correspondent : dimensions en tableau (l'ouverture dans le mur) ou dimensions de la menuiserie elle-même. L'écart change la commande et parfois le prix unitaire.
Les accessoires se mesurent au mètre linéaire : appuis sur la largeur des baies, habillages intérieurs sur leur pourtour, joints selon le CCTP. Les occultations se comptent à l'unité, en précisant la commande (manuelle, motorisée, centralisée) car elle change le prix et l'interface avec le lot électricité.
Qui fournit l'alimentation des volets motorisés et des portes automatiques, qui pose les coffres de volets roulants et qui réalise les calfeutrements entre menuiserie et gros œuvre. Ces limites de prestations sont souvent partagées entre trois lots.
Le modèle propose 15 lignes types en quatre chapitres : fenêtres et portes-fenêtres, coulissants et châssis fixes, portes et occultations, accessoires et mise en œuvre. Chaque ligne laisse la place du repère et des dimensions ; les totaux se calculent automatiquement.
Ajoutez une ligne par repère du tableau des menuiseries, même si deux repères ne diffèrent que par le sens d'ouverture : la fabrication et le prix peuvent changer. Une DPGF ligne par repère se compare aussi plus facilement au tableau du maître d'œuvre lors de l'analyse des offres.
| N° | Désignation | U. | Qté | PU HT | Total HT | |
|---|---|---|---|---|---|---|
| 1 | 1.1 | Fenêtre un vantail, repère et dimensions à préciser | U | |||
| 2 | 1.2 | Fenêtre deux vantaux, repère et dimensions à préciser | U | |||
| 3 | 1.3 | Porte-fenêtre deux vantaux, repère et dimensions à préciser | U | |||
| 4 | 1.4 | Fenêtre oscillo-battante de salle d'eau, vitrage dépoli | U | |||
| 5 | 2.1 | Baie coulissante deux vantaux | U | |||
| 6 | 2.2 | Châssis fixe | U | |||
| 7 | 3.1 | Porte d'entrée vitrée, serrure multipoints | U | |||
| 8 | 3.2 | Porte de service ou de local technique | U | |||
| 9 | 3.3 | Volet roulant à commande manuelle | U | |||
| 10 | 3.4 | Volet roulant motorisé | U | |||
| 11 | 4.1 | Appui extérieur aluminium | ml | |||
| 12 | 4.2 | Habillage intérieur des baies | ml | |||
| 13 | 4.3 | Seuil pour porte-fenêtre accessible | U | |||
| 14 | 4.4 | Calfeutrement et joints entre menuiserie et gros œuvre | ml | |||
| 15 | 4.5 | Réglages, nettoyage et dossier des ouvrages exécutés | ens |
DPGF menuiserie extérieure : vos questions
Pour remplir une DPGF menuiserie extérieure, utilisez LM, le logiciel métré : sur les plans PDF de niveaux et de façades, vous comptez chaque repère d'une couleur différente et mesurez appuis et habillages au mètre linéaire. L'export Excel donne le total par repère. Le relevé automatique est à 12 € TTC la planche standard, vendu par 5 planches au moins (60 € TTC) avec le reste gardé sur votre compte, et vous contrôlez chaque comptage.
Par repère, à l'unité. Chaque type de fenêtre a sa ligne ; la quantité est le nombre de baies de ce repère dans tout le bâtiment, contrôlé sur les plans de niveaux et sur les façades.
Le plus souvent, oui, avec les autres occultations. Certains CCTP les placent dans un lot fermetures à part. L'alimentation des volets motorisés revient en général au lot électricité.
En rénovation, oui, si le CCTP la met à la charge du lot. Elle a alors sa propre ligne, à l'unité ou par repère, avec l'évacuation des déchets.
Signalez-le par écrit pendant la consultation, avec le niveau et la façade où il apparaît. En attendant la réponse, chiffrez-le sur une ligne à part, aux dimensions lues sur le plan, pour que le maître d'œuvre voie clairement l'écart.
