Le CCTP climatisation fixe les unités à fournir, les liaisons frigorifiques, l'évacuation des condensats, la régulation et les essais. Il dit aussi comment compter : à l'unité, au mètre linéaire, parfois au kilo de fluide.
Le cahier des clauses techniques particulières du lot climatisation dit ce que l'entreprise fournit, pose et met en service. Les plans montrent où se trouvent les appareils ; le CCTP précise lesquels, avec quelles performances, et où s'arrête la prestation.
La structure varie d'un maître d'œuvre à l'autre, mais on retrouve presque toujours ces rubriques :
La manipulation des fluides est réservée à une entreprise titulaire de l'attestation de capacité. Le CCTP le rappelle en général, et précise qui fournit et charge le fluide complémentaire.
Chaque article décrit un ouvrage, ses caractéristiques et ce qui est inclus. Pour le chiffrage, les mots qui comptent sont « y compris », « fourniture et pose » et « à la charge du présent lot ».
Trois articles demandent une lecture lente. Les condensats : écoulement par gravité ou pompe de relevage sous chaque unité, raccordement sur les eaux usées par vous ou par le plombier. L'alimentation électrique : le lot électricité s'arrête-t-il à un sectionneur posé près du groupe, ou au tableau ? Les supports des groupes : plots antivibratiles, châssis sur toiture-terrasse, avec ou sans reprise d'étanchéité.
« Liaisons frigorifiques en tube cuivre recuit, isolées par manchon élastomère, y compris boîtiers de dérivation, supports, fourreaux de traversée de parois, essai d'étanchéité à l'azote et tirage au vide. » Les boîtiers et les fourreaux n'ont pas de ligne propre : ils sont dans le prix au mètre linéaire.

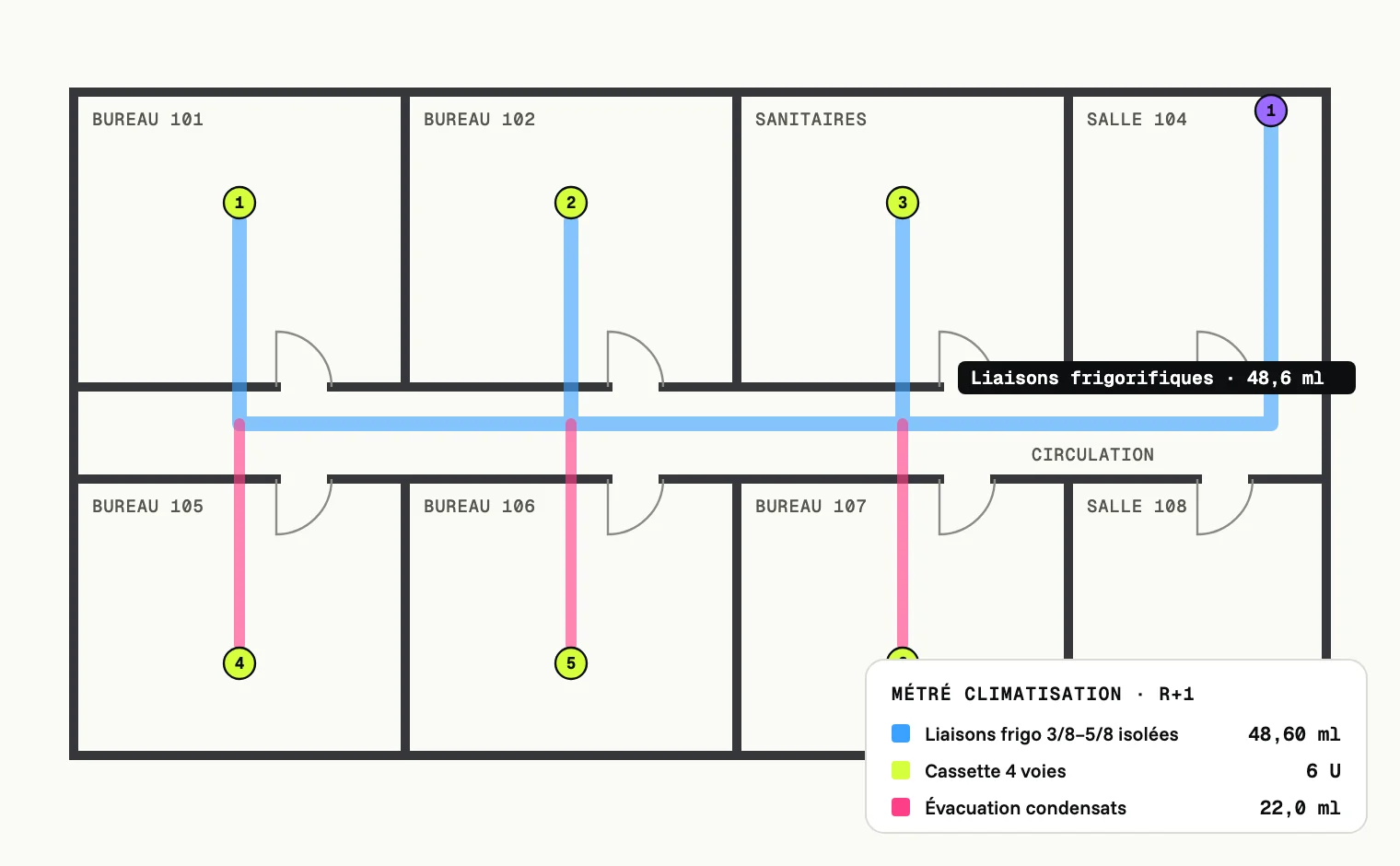

Le métré se fait sur les plans de climatisation, dans les unités du CCTP. Les unités intérieures et les groupes se comptent à l'unité (U), par modèle et par puissance. Les liaisons et les condensats se mesurent en mètre linéaire (ml). La charge complémentaire de fluide, quand elle est demandée à part, se chiffre en kilo (kg) d'après les longueurs réelles et la notice du fabricant.
Exemple sur un plateau de bureaux : 8 cassettes reliées à un groupe extérieur. Le tronc commun mesure 38 ml et chaque dérivation vers une cassette fait 6,5 ml en moyenne, soit 8 × 6,5 = 52 ml. Total des liaisons : 90 ml. Les condensats suivent un autre chemin et se mesurent à part.
Erreur fréquente : oublier les parcours verticaux. Une vue en plan ne montre pas la montée entre le groupe en toiture et le plateau. Si la liaison traverse 3 niveaux de 3,10 m, ajoutez 3 × 3,10 = 9,30 ml par colonne montante.
| Repère | Désignation | U. | Qté | |
|---|---|---|---|---|
| 1 | Plateau R+2 (exemple) | |||
| 2 | C1 | Cassette 4 voies | U | 8 |
| 3 | G1 | Groupe extérieur | U | 1 |
| 4 | L1 | Liaison frigorifique, tronc commun | ml | 38,00 |
| 5 | L2 | Dérivations vers cassettes | ml | 52,00 |
| 6 | L3 | Colonne montante vers toiture | ml | 9,30 |
| 7 | Total liaisons frigorifiques | ml | 99,30 | |
La trame ci-dessous reprend les rubriques d'un CCTP de climatisation tertiaire, avec des articles types à compléter. Elle sert à vérifier un CCTP reçu en appel d'offres, ou à rédiger celui d'une petite affaire.
Avant de remettre votre offre, croisez trois pièces : le CCTP, les plans et le cadre de DPGF. Chaque unité dessinée doit être décrite, chaque article doit avoir sa ligne de prix, et les unités doivent être les mêmes partout.
Le présent lot comprend la fourniture, la pose et la mise en service des installations de climatisation décrites ci-après. Préciser les ouvrages exclus : alimentation électrique en amont de [organe de coupure], trémies, socles maçonnés. À adapter selon le découpage des lots.
Indiquer les conditions intérieures à maintenir par type de local et les conditions extérieures de base retenues. Joindre la note de bilan thermique si elle existe. Ces données fixent la puissance des unités.
Décrire le type de système (débit de réfrigérant variable, split, roof-top, groupe d'eau glacée), sa puissance et son emplacement. Préciser les supports : plots antivibratiles, châssis, reprise d'étanchéité à la charge de [lot].
Lister les unités par type (cassette, gainable, murale, console) et par local, avec puissance et niveau sonore maximal admis. Préciser les accessoires compris : grilles, plénums, télécommandes.
Tube cuivre recuit isolé, boîtiers de dérivation, supports et fourreaux compris. Comptage au mètre linéaire par diamètre. Préciser la protection des liaisons en extérieur.
Réseau en PVC avec pente continue jusqu'au point de raccordement désigné. Pompe de relevage sous les unités qui ne peuvent pas évacuer par gravité. Préciser qui raccorde sur le réseau d'eaux usées.
Télécommandes individuelles, commande centralisée et liaisons de bus. Préciser le report éventuel vers une gestion technique et la fourniture du protocole de communication.
Essai d'étanchéité à l'azote, tirage au vide, charge complémentaire, mesures de fonctionnement par unité. Remise des procès-verbaux, du dossier des ouvrages exécutés et formation de l'exploitant.
CCTP climatisation : vos questions
Pour chiffrer un CCTP climatisation, utilisez LM, le logiciel métré : vous comptez les unités et mesurez les liaisons sur les plans PDF, dans le navigateur, puis vous exportez le métré vers Excel. L'offre Découverte est gratuite, sans carte bancaire, avec l'export Excel des 2 premiers plans.
Les généralités et les hypothèses de calcul, la description des groupes et des unités intérieures, les liaisons frigorifiques, l'évacuation des condensats, la régulation, puis les essais, la mise en service et le dossier des ouvrages exécutés.
Cela dépend des limites de prestation écrites dans le CCTP. Souvent, le lot électricité amène l'alimentation jusqu'à un organe de coupure près de l'appareil, et le lot climatisation fait le raccordement final et les liaisons de commande. Vérifiez la phrase exacte avant de chiffrer.
Oui si le CCTP la demande en ligne séparée. Le fluide complémentaire dépend des longueurs de liaisons réellement posées ; c'est pourquoi un métré précis des liaisons, montées verticales comprises, évite de sous-estimer cette ligne.
